製品情報

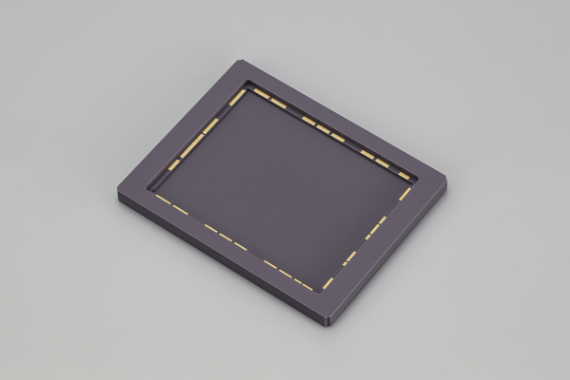

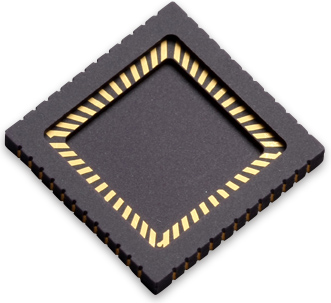

CMOSパッケージ

概要

CMOSイメージセンサーは、各種撮像用途(一眼、監視、FA、車載、検査、AR/VR)に利用され、デジタル化を背景に需要が拡大しています。 用途拡大、高機能化が進む中、当社では、独自のセラミック技術で、軽量化、高信頼性、高放熱等のご要求に応える各種セラミックパッケージを提案します。

役割

外部環境からの保護に加え、CMOSイメージセンサーの高画素化/高画質化によって増加する電気配線を10層以上のセラミック積層構造で対応しています。

製品の特長

小型・軽量・高放熱

高強度セラミックスを活かしたパッケージ設計により、小型・軽量・高放熱に寄与する製品を提供します。

高信頼性

セラミックスと内層電極の焼結制御によって平坦性の高いパッケージを提供します。
その結果、封止信頼性をはじめ、素子搭載精度向上に貢献します。

低発塵性

従来の大型セラミックパッケージは、研磨加工による脱粒発塵が課題でした。
上述の高平坦性によって加工レス化が可能となり、発塵性(お客さまの組み立て不具合)の少ないパッケージを提供します。

製品の用途

民生

  • 一眼レフ/ミラーレスカメラ
  • VR/AR(メタバース)関連機器
  • ゲーム機器

産業

  • FAカメラ/マシンビジョン(検査/検出/監視)
  • 監視カメラ
  • 車載カメラ
  • 医療用カメラ

製品の仕様

製品の仕様
磁器 アルミナを主材とする高強度HTCC※1、MTCC※2
電極 タングステン、モリブデン、銅-タングステン
外寸 約10~50mm
層数 10~15層
めっき 電解Ni/Au、無電解Ni/Au
接合 各種金属部材の接合可能
  • ※1HTCC:高温同時焼成セラミックス(High Temperature Co-fired Ceramic)
  • ※2MTCC:中温同時焼成セラミックス(Middle Temperature Co-fired Ceramic)
